Manual ilustrado de instalación de un motor en antenas parabólicas

Montar un motor para la antena parabólica, no es tan difícil como crees, y si sigues éstas pocas normas básicas, ya verás que resulta incluso fácil. Lo primero, es que no deben existir obstáculos entre los satélites y la antena parabólica. No debe interponerse ningún objeto: ni árboles, edificios ni tejados, etc.

Después te aconsejo que el motor gire lo máximo posible y así cubrirás más satélites. Recomiendo asimismo una antena de 80 cms. o mayor, mirando antes de comprarla que peso y tamaño aguanta el motor.

INTRODUCCIÓN Y OBSERVACIONES A TENER EN CUENTA

Los satélites giran sobre la órbita geoestacionaria, que es algo más baja que la órbita solar en los equinoccios. El mayor ángulo de elevación será siempre el correspondiente al satélite que tengas en dirección Sur, que usaremos como punto central de referencia para la instalación.

Al girar el rotor, la dirección de la antena, traza una curva, (Órbita de Clarke) en la que deben encontrarse TODOS los satélites. (Ver: Orientación de Antenas Parabólicas: Nociones de Geografía):

La señal del satélite es reflejada por la superficie cóncava de la parábola o plato, sobre el foco geométrico de la misma, en la que se encuentra situada la LNB. El montaje ya ensamblado, queda así:

El giro del motor no es en el plano horizontal, por tener el eje cierta curvatura, por lo que al girar, describe una curva parabólica, que mediante varios ajustes, deberemos hacer que coincida con la órbita de Clarke y captar así la señal de todos los satélites que queden dentro de nuestro horizonte visual y del giro del motor. En el dibujo, se aprecia la curva del eje del motor:

Una vez explicado brevemente eso, y esperando disculpéis los malos dibujos que sé hacer, pasaremos a describir el montaje del motor.

MONTAJE

El mástil debe quedar en perfecta vertical: es imprescindible. Repito: ESTE PASO ES FUNDAMENTAL, si hay error en esto, SÓLO PILLAREMOS UN SATÉLITE.

Al buscar el sitio para su ubicación, debe ser de tal forma que al colocar la parabólica, ésta tenga una orientación lo más abierta posible al Sur geográfico, esté despejado de obstáculos hacia él, (estamos en el hemisferio Norte y los satélites, están sobre el ecuador), y que no tenga obstáculos que impidan el giro:

Para ello, aconsejo colocar la antena en un mástil de T.V. sujeto a la pared (mejor si es al poyete de la azotea/terraza) con dos o tres garras, pues es más fácil de colocar e incluso más cómodo para ajustar el motor posteriormente. Para su anclaje a la pared, primero fijaremos, como en el dibujo, la garra de arriba, procurando que el mástil esté lo más vertical posible:

Cuando endurezca la mezcla, con el mástil sujeto a la garra, haremos el agujero para colocar la de abajo:

Después haremos un clinómetro casero, (descarga la plantilla pdf):

Imprimiremos el archivo y, una vez impreso, lo pegamos sobre un rectángulo de cartón grueso o de plástico etc., de 4 o más milímetros de grosor para que tenga rigidez, ayudándonos de las líneas verticales y las líneas, paralelas a los laterales de ese soporte para que quede derecho al pegarlo.

Una vez pegado, hacemos un pequeño orificio en el centro de la circunferencia del dibujo, por el que pasaremos un hilo.

Al otro extremo, atamos una tuerca o algún pequeño objeto para que nos sirva de plomada:

A continuación, lo adosaremos al mástil y con su ayuda, comprobaremos su verticalidad, ajustando su posición para que quede totalmente vertical:

Una vez el mástil totalmente vertical (a plomo), sujetamos la garra y la anclamos a la pared con cemento, los trozos de ladrillo que sacamos, etc., procurando que no se nos mueva al hacerlo, con lo que ya lo tendremos perfectamente colocado salvo algún pequeño reajuste, usando el mismo método con el clinómetro, que haremos al apretar las cogidas.

Después desembalamos el motor y ensamblamos el conjunto, procurando que el soporte del plato quede lo más alineado posible con el eje del motor:

Después colocamos la LNB, que pondremos en vertical y lo más recta posible, pues al girar todo el conjunto girará también la LNB, dando la inclinación correcta para cada satélite, siendo el esquema de giro del conjunto, algo así:

AJUSTES

Una vez montado todo, pasamos a los ajustes.

En la sujeción del motor al mástil hay una guía graduada en grados, que es para el ajuste de la elevación. Debemos colocarla de forma que la señal marcada en el armazón, coincida con tu Latitud geográfica, que puedes ver con un GPS, (Hay unos «cacharros» que se llaman GPS, que no sirven sólo para encontrar la farmacia o gasolinera más próxima 😉 sino que «además» te dan tu posición), también podéis mirarla en Google Maps o sacarla DE AQUÍ, DE AQUÍ o DE AQUÍ, aunque la que me gusta es LA PÁGINA DE DISHPOINT.

Otro modelo:

Una vez puesta la latitud de tu posición geográfica, en la medida graduada de las bridas laterales del motor, fija sus tornillos. Ya no habrá que tocarlos. (Si no te has equivocado) (Y digo apretar, no romperlos con la llave inglesa, jeje) Seguidamente, montaremos todo el conjunto en el mástil, sin apretarlo a éste, para poder girar el conjunto plato-motor.

Debajo de las cogidas del motor al mástil, yo tengo puesta una arandela de sostén con tornillos y así cuando aflojo la cogida para girar todo el conjunto, no se corre para abajo.

El siguiente paso, es conectar el decodificador al cable de antena (se puede utilizar un satfinder, aunque es preferible el decodificador y un TV portátil y así poder ver la potencia y la calidad de la señal.

La mayor elevación del plato, debe coincidir con tu dirección Sur (verdadero, no magnético) y con el satélite que tengas más cercano a tu dirección SUR, que usaremos para la orientación inicial y que será por tanto el punto central de giro del motor.

Lo mejor es usar un firmware que tenga función USALS, en el que tendréis que introducir vuestros datos de Longitud y Latitud. Con el firmware Usals ya personalizado a tu longitud y latitud, manda la paellera al satélite escogido, que -repito- debe ser el que tengáis más al sur verdadero, mediante LA OPCION DEL MENÚ BÚSQUEDA DE CANALES o el de CONFIGURACIÓN DE ANTENA. (Eso ya depende del menú de vuestro decodificador. Si el firmware es sólo disecq, hacer un «goto 0º»).

Girar el bloque conjunto motor/plato A MANO hasta ponerlo hacia el Sur. Como el Nilesat 7º W, en mi caso, queda a menos de un grado de mi sur verdadero, uso éste como satélite meridional.

Con el receptor en búsqueda de canales buscaremos señal en 12282 SR 27500 Pol. vertical (Nilesat) u otro trasponders que por el que sepamos que emite una señal fija (no un feed), (ver la Lista de los satélites que se pueden recibir en Europa en banda Ku) y/o satfinder, elevar el plato/girar el conjunto a máxima señal/calidad de señal del satélite.

Después, verificad que habéis dado con el Nilesat O EL SATÉLITE MÁS CERCANO AL SUR geográfico de vuestra ubicación y no otro viendo que efectivamente sintonizáis un canal del satélite que estáis buscando, y no de otro cercano, pues hay varios que se encuentran próximos.

Si es así, y hemos pillado la señal correcta del satélite correcto, ir apretando todas las tuercas para que ya no se nos mueva nada lateralmente, verificando y retocando la orientación mientras se va observando la señal.

Posteriormente, subid/bajad la inclinación (elevación) de la antena mediante la articulación del propio plato y su cogida, sin tocar para nada el motor ni sus sujeciones, hasta dar con la elevación que mejor señal proporcione.

Si lo habéis hecho así, poneros a buscar ya los demás satélites, que aparecerán sin falta si habéis seguido estas sencillas instrucciones.

Consejo: Para graduar la elevación del plato con mayor precisión, yo he sustituido los tornillos de fijación, por una varilla roscada a la que he incorporado un tensor a vueltas 😉

Así, con los tornillos de fijación de la elevación flojos, consigo afinar la elevación exactamente y después ya aprieto las tuercas.

AJUSTES FINOS

Si has seguido correctamente las instrucciones, seguramente orientaste la antena al Sur con la suficiente precisión como para lograr un resultado satisfactorio. Caso contrario, las desviaciones serán mayores y más largo el proceso de sintonía fina.

Ante todo verifica la ubicación de todos los ángulos. Los errores son más notorios en los satélites extremos (Este y Oeste), reflejándose en la errónea elevación de la antena, Se trata de una operación muy delicada en la que algo de experiencia es bienvenida así que lo mismo tardas un poco en conseguirlo la primera vez.

1.) Selecciona el satélite extremo Este en el receptor. Si tienes una imagen muy débil, selecciona uno algo más cercano y de señal más fuerte. Nunca selecciones un satélite viejo, que pueda estar inclinado en su órbita. Sintonice la recepción óptima sólo con un mínimo giro comando del eje del motor (máximo 2°). Si no logras hacerlo, es porque has cometido algún error en la instalación del motor, por lo que deberás elegir otro satélite más cercano al Sur. Cuando ubiques el satélite extremo, memoriza su posición para facilitar el resto de la operación.

2.) El segundo paso es el control de la elevación de la antena para el satélite escogido. La manera más fácil es inclinando el mástil hacia atrás y hacia adelante en dirección del satélite; si esto no es posible, inclina la antena misma. Se trata de producir una oscilación mínima del mástil o de la antena, sin que ningún elemento se afloje o ceda y sin producir deformaciones. Sin un indicador de calidad de recepción, como el que poseen casi todos los receptores digitales, esto no será fácil.

3.) Repite los pasos 1 y 2 con el satélite extremo Oeste. Con ello, podrás lograr 5 posibles combinaciones básicas de resultados:

a.) La antena está muy «baja» en ambas posiciones extremas – cuando inclinas hacia atrás el pie o la antena (alejándose en el sentido del satélite), la imagen mejora.

Disminuye la inclinación del motor – establece un ángulo menor y aumenta la inclinación de la antena – pon un ángulo mayor.

b.) La antena está muy «alta» en las posiciones extremas – cuando inclinas hacia adelante el pie o la antena (acercándose en el sentido del satélite), la imagen mejora.

Aumenta la inclinación del motor – establece un ángulo mayor y disminuye la inclinación de la antena – pon un ángulo menor.

c.) El satélite Este está demasiado bajo, el Oeste demasiado alto.

Hay que girar el motor (sobre el mástil) un poco hacia el Este (y la antena hacia el Oeste).

d.) El satélite Este está demasiado alto, el Oeste demasiado bajo.

Hay que girar el motor (sobre el pie) un poco hacia el Oeste (y la antena hacia el Este).

e.) En ambas posiciones extremas la sintonización es óptima.

¿Para que voy a poner dibujos?

¡Felicidades, la instalación resultó perfecta!

Para corregir cualquier ajuste ya realizado, debes ante todo girar el eje del motor mediante el receptor o las teclas del motor hasta el satélite Meridional y luego, mediante giros mínimos de la antena sobre el eje del motor y la corrección del ángulo de elevación de la antena, sintonizar la recepción óptima; luego repite el procedimiento de verificación de los satélites extremos, hasta quedar satisfecho con el resultado.

Antes de la sintonía fina (pequeños pasos de giro) debe resetear el motor enviándolo a la posición de inicio. Seleccionado un satélite, mejora la recepción mediante pequeños pasos de giro del motor y luego memoriza su posición. Recuerda: cuando termines, asegura fuertemente los tornillos a fin de que no se suelte ni la antena ni el motor, perdiendo la señal y los ajustes practicados o, peor aún, provocando la caída de toda la instalación.

Por último, ésta es mi antena, orientada al Hotbird en ese momento. Se aprecia que está girada y también se ve un splitter doble bajada y doble alimentación, para poder poner el decodificador en otra habitación.

—————————————————————-

Agradecimientos:

Al foro https://www.abadiadigital.com, sus administradores y moderadores, que llevan años intentando que la gente aprenda y solucione sus dudas y me han animado a mejorar este post. (Y que me han pasado la mano en más de un caso, jeje)

A todos los miembros de mi grupo “Lealtad Demostrada”, que desde que lo formé hace años, con nuevas incorporaciones y alguna baja -que lamento-, me han seguido y me han ayudado siempre de foro en foro por los que pasé como Coordinador General y Administrador y que siguen conmigo: Magníficos “foreros” que saben más que yo de estos temas.

Calamaresrrellenos. Administrador de Sat Forofos.

—————————–

Mea mihi conscientia pluris est quam omnium sermo.(Mi conciencia es para mí, más importante que cualquier opinión. (Cicerón)

—————————–

«Chippeur de chips» en Forum Pro, “VIP” de Satellite Center, «VIP» de Sat de Pannage, Miembro «Silver» de Drag Team…. y miembro “a secas” de unos cuantos más 😉

Se autoriza la copia de este post siempre que se cite el origen: Sat Forofos y se respete en su integridad. Espero que os aproveche, y … buen zapping.

…………….Ah, se me olvidaba: gracias por las cervezas que me he tomado mientras montaba todo esto. jeje

Saludos.

Microsoft 21 abril, 2008

Steve Ballmer admite que Windows Vista es «un trabajo por terminar»

En el transcurso de una conferencia celebrada la semana pasada en Seattle, Steve Ballmer se soltó el pelo (es un decir) y dejó atónita a la audiencia que lo escuchaba atentamente tras confesar que Windows Vista es, y cito textualmente, «un trabajo por terminar«.

No es, desde luego, la clase de cosas que uno espera que diga el máximo dirigente de la mayor empresa de software del mundo, pero es que Ballmer es así. De hecho, no tuvo reparos en afirmar que el tamaño de Windows Vista es excesivo y que necesita mejorar en términos de rendimiento y compatibilidad. Asimismo, el mandamás de Microsoft admitió que mientras desarrollaban este sistema operativo habían hecho muchas cosas bien pero que aún así todavía les quedan muchas cosas por aprender. ¡Toma ya!

En relación a la sempiterna duda acerca de cuándo saldrá el sucesor de Vista, Ballmer dejó claro que nunca más dejarán transcurrir tanto tiempo entre un sistema operativo y otro como han hecho con Windows XP y Vista. Algo que, por otra parte, no pilla por sorpresa a casi nadie teniendo en cuenta que un tal Bill Gates explicó a principios de mes que una primera versión funcional de Windows 7 estará disponible el año que viene.

Tecnologia 21 abril, 2008

Los gráficos 3D más avanzados del mercado (1975)

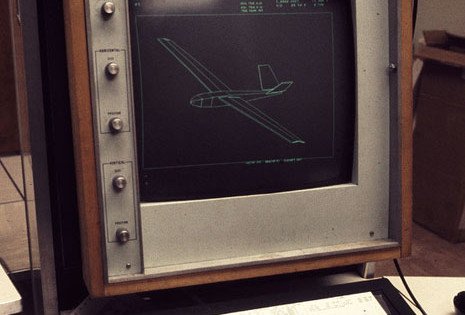

Estamos tan acostumbrados a que casi todos los videojuegos que salen al mercado tengan gráficos en 3D que rozan la realidad que en ocasiones nos olvidamos que hace unos añitos cosas como ésta que os muestro eran el no va más de la computación tridimensional:

La imagen a tamaño completo la tenéis en Flickr.

Seguridad 21 abril, 2008

PayPal vetará a los navegadores inseguros

El sistema de pagos online más utilizado a nivel global es PayPal. Con diferencia además. Tal circunstancia ha hecho de esta empresa uno de los blancos predilectos de los spammers, que envían diariamente millones de correos a internautas de todo el mundo en los que se hacen pasar por esta compañía con el objetivo claro de que los más incautos piquen en la trampa y les proporcionen sus datos personales de facturación.

Sin ir más lejos, la compañía antivirus Sophos estima que el 75% de los mensajes de phishing que se enviaron en el 2006 versaban sobre eBay y PayPal, empresas ambas hermanas. Aunque desde entonces este porcentaje ha disminuido significativamente, el problema está lejos de solucionarse.

La poca consciencia que existe todavía en torno a la seguridad en Internet y el uso de navegadores anticuados que no ofrecen soporte para certificados de seguridad SSL son dos de las causas que están detrás de la mayor parte de los fraudes online que se producen, de ahí que PayPal haya decidido ponerse manos y lanzar mensajes de advertencia a aquellos usuarios que entren a su página con browsers que no cumplen con los protocolos de seguridad que se consideran aptos hoy en día.

Esta compañía tiene previsto introducir un sistema de clasificación de navegadores que quedará así:

  • En el primer nivel se encontrarán los más avanzados, esto es, Firefox 2.x, Internet Explorer 7 y Opera 9.25 en adelante. Todo sus usuarios podrán seguir utilizando los servicios de paypal.com como hasta ahora sin ningún problema
  • En el segundo nivel se situarán navegadores que no ofrecen soporte para certificados SSL, entre los que se encuentran Firefox 1.5, Opera 8, Safari e Internet Explorer 6. Si eres usuario de cualquiera de ellos, podrás pagar y recibir pagos en paypal.com pero te aparecerá un aviso en el que se te recordarán las deficiencias que tiene tu browser
  • En el tercer nivel tendrán cabida navegadores antediluvianos como las antiguas versiones de Internet Explorer, Opera, Firefox y Netscape. Quienes los utilicen no podrán llevar a cabo operaciones en paypal.com

Cabe aplaudir la decisión de PayPal, puesto que aunque impopular (no creo que les haga mucha gracia a los usuarios de Safari), es una de las primeras medidas serias que una compañía de este tipo toma para acabar o, al menos, limitar el alcance de los fraudes que se llevan a cabo con técnicas phishing.

Videojuegos 19 abril, 2008

Vídeo de la PS3 Portátil en funcionamiento

La semana pasada se habló y no se paró en blogs, foros y periódicos de medio mundo sobre el último logro que había creado el modder Benjamin J. Heckendorn: una PlayStation 3 Portátil que cuenta con una pantalla LCD de 17 pulgadas y que ha sido ensamblada partiendo de una PS3 original de 60 GB.

Hoy vuelvo a referirme a esta consola puesto que ya hay un vídeo oficial en el que se la puede ver ejecutando el videojuego Resistance: Fall of Men. Es éste:

Os recuerdo que las características técnicas de esta PlayStation 3 portátil son las siguientes:

  • Pantalla LCD de 17 pulgadas con una resolución máxima de 720p
  • 60 GB de disco duro
  • Retrocompatibilidad con los juegos de PlayStation 2
  • Conector HDMI
  • Teclado integrado
  • Puertos USB y altavoces
  • Dimensiones: 43 cm x 35 cm x 7,5 cm
  • Peso de 7,3 Kg

Por cierto, Benjamin J. Heckendorn y Engadget están subastando la consola en eBay con el propósito de conseguir tanto dinero como sea posible para la National Cancer Coalition de Estados Unidos. En el momento en que escribo este artículo, la puja está ya en los 17.300 dólares.

Imágenes 18 abril, 2008

¿Cómo funciona un proyecto?

En ocasiones, tal que así:

¿Cómo funciona un proyecto?

Las imágenes las he extraído de How Projects Really Work (version 1.5). Si os han gustado, pasaros por allí ya que las encontraréis a mayor tamaño y os las podréis descargar en formato .pdf.

Google 18 abril, 2008

Google no entiende de crisis financieras

Estados Unidos está pasando por una situación económica muy delicada que está trayendo por el camino de la amargura a medio mundo. Las dificultades por las que está pasando una parte de la sociedad norteamericana y el freno en el consumo que toda coyuntura de este tipo provocan llevaron a pensar a muchos analistas que los resultados de Google en el primer trimestre del año podían verse afectados, pero nada más lejos de la realidad.

El buscador ha dado a conocer el balance ecónomico que ha obtenido durante los tres primeros meses del 2008 y los números han sido, a diferencia de lo que está pasando con algunas grandes empresas de EEUU, mejores de lo esperado. Si bien es cierto que los ingresos procedentes de Estados Unidos han crecido relativamente poco respecto al año pasado, estas cifras se han visto compensadas por la mejora experimentada en el exterior. Tan es así que, por primera vez, la mayor parte de las ganancias proceden de fuera de Estados Unidos.

Los inversores esperaban una cierta ralentización en las cuentas del gigante pero para sorpresa de propios y extraños la compañía ha hecho público que de enero a marzo de este año han ganado 1.310 millones de dólares, lo que supone una mejora considerable respecto a los 1.000 millones de dólares que consiguieron durante el mismo periodo del 2007.

Por lo que hace referencia a los ingresos brutos, estos han sido de 5.190 millones de dólares, una cifra que mejora en mucho a los 3.660 millones de dólares logrados el ejercicio anterior. Ni que decir tiene que en cuanto se han sabido estos resultados las acciones del buscador han experimentado una subida espectacular del 16% hasta situarse en los 524 dólares por título que tienen ahora mismo.

Tablets 18 abril, 2008

Sony muestra las pantallas OLED más finas del mercado

Sony ha presentado en la feria «Faintekku Japan» que se está celebrando esta semana en Tokio las pantallas OLED más finas del mundo. Cuentan con una tecnología que hace uso de diodos basados en una capa electroluminiscente que está formada por una película de componentes orgánicos que reaccionan a estimulaciones eléctricas, generando y emitiendo luz por sí mismos.

La celebérrima compañía ha llevado a este salón 2 de estos prototipos. El primero de ellos es una pantalla de 11 pulgadas que mide apenas 0,3 mm de grosor y puede trabajar con resoluciones de hasta 960 x 540 píxeles. El segundo, mucho más pequeño, se queda en 3,5 pulgadas, 0,2 mm de grosor y puede mostrar una resolución de hasta 320 x 220 píxeles.

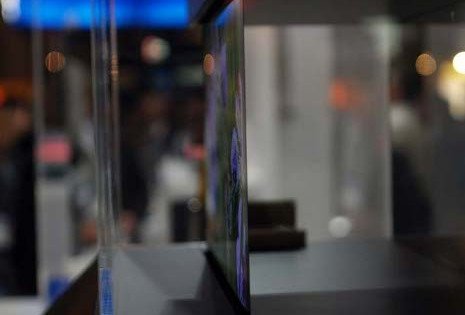

En la fotografía que os traigo a continuación se puede apreciar la extrema delgadez de la que hace gala la pantalla de 11 pulgadas de la que os acabo de hablar:
